Estructuras y Tanques
Mejoramiento Ruta Nahuelbuta — Cúpulas para Pasarelas
Cliente: Constructora Renaico SpA
El proyecto contempla la fabricación de cúpulas de protección para ocho pasarelas peatonales del trazado de mejoramiento vial.
Alcance del proyecto

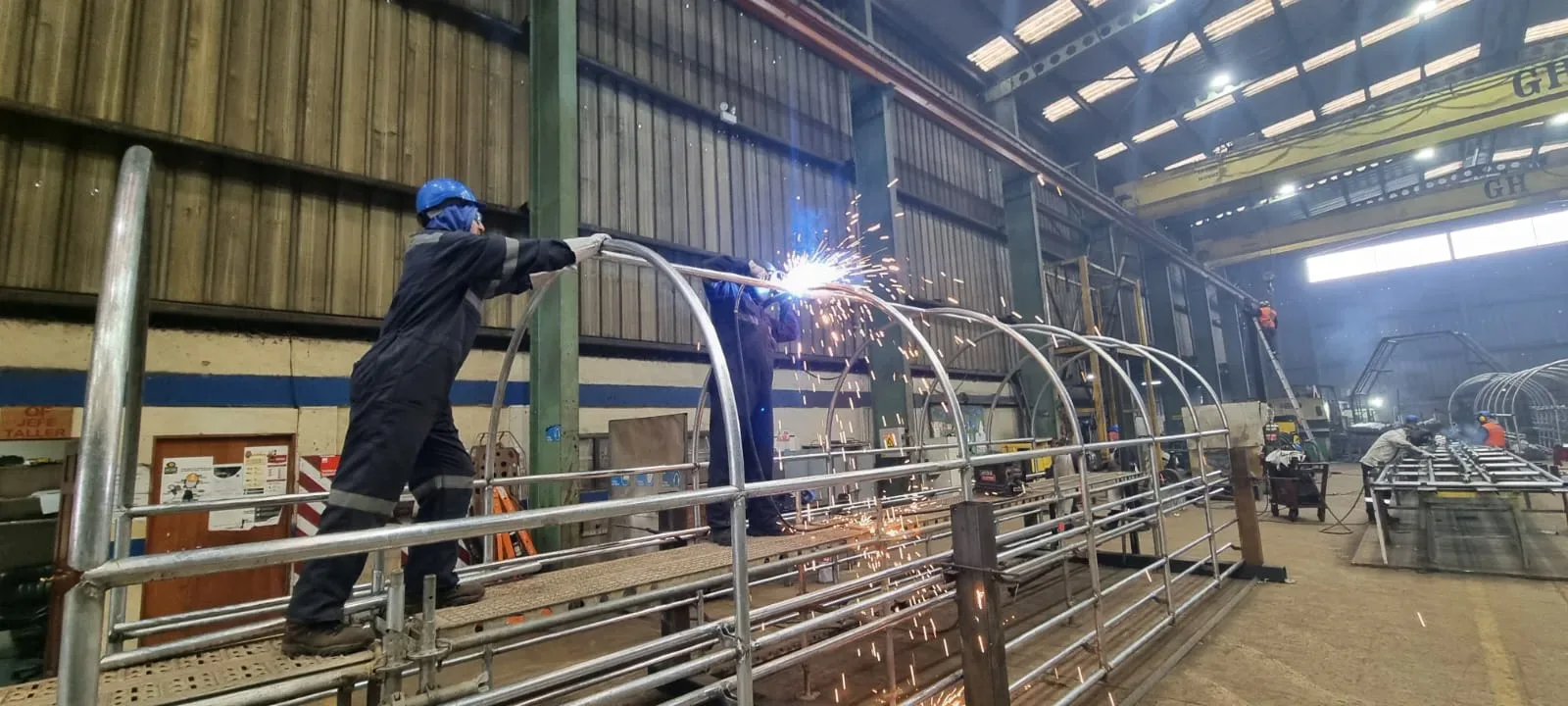

- Fabricación y Suministro: Construcción en taller de estructuras metálicas modulares (módulos de 6 metros de longitud) para facilitar el transporte y montaje.
- Arco Principal: Diseñado en tubo de acero galvanizado de 2” con 3 mm de espesor, distanciados a 150 cm.
- Elementos Horizontales: Tubo de acero galvanizado de 1 ½” con 2 mm de espesor.
- Refuerzo y Seguridad: Malla electrosoldada de 150x50 mm en todo el recorrido de los arcos y barandas de seguridad de acero A240ES.
- Cubierta: Instalación de planchas de policarbonato transparente de 4 mm de espesor a partir de una altura de 1.40 m.

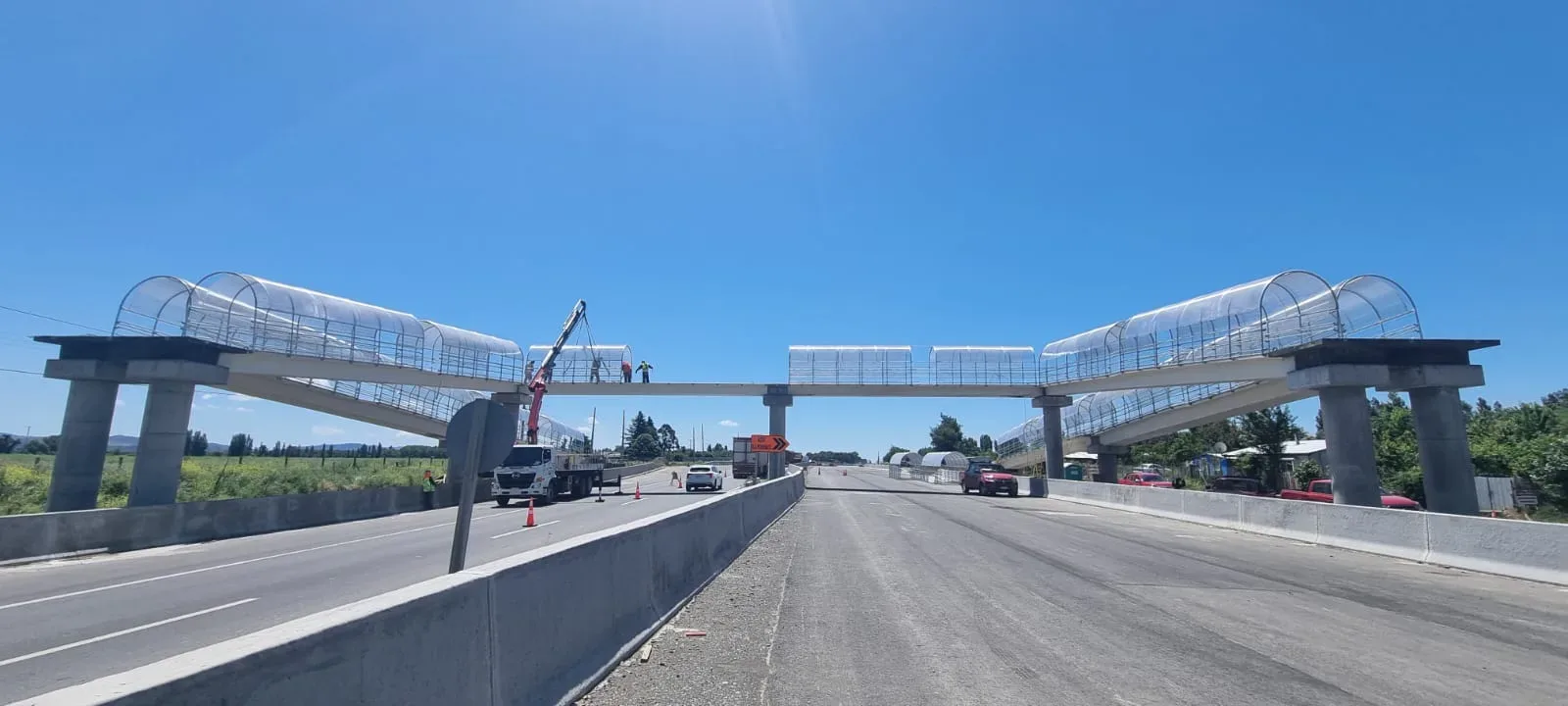

- Montaje: Posicionamiento e izaje de las cúpulas metálicas sobre las pasarelas viales con andamios mecano tubulares y equipos de elevación.

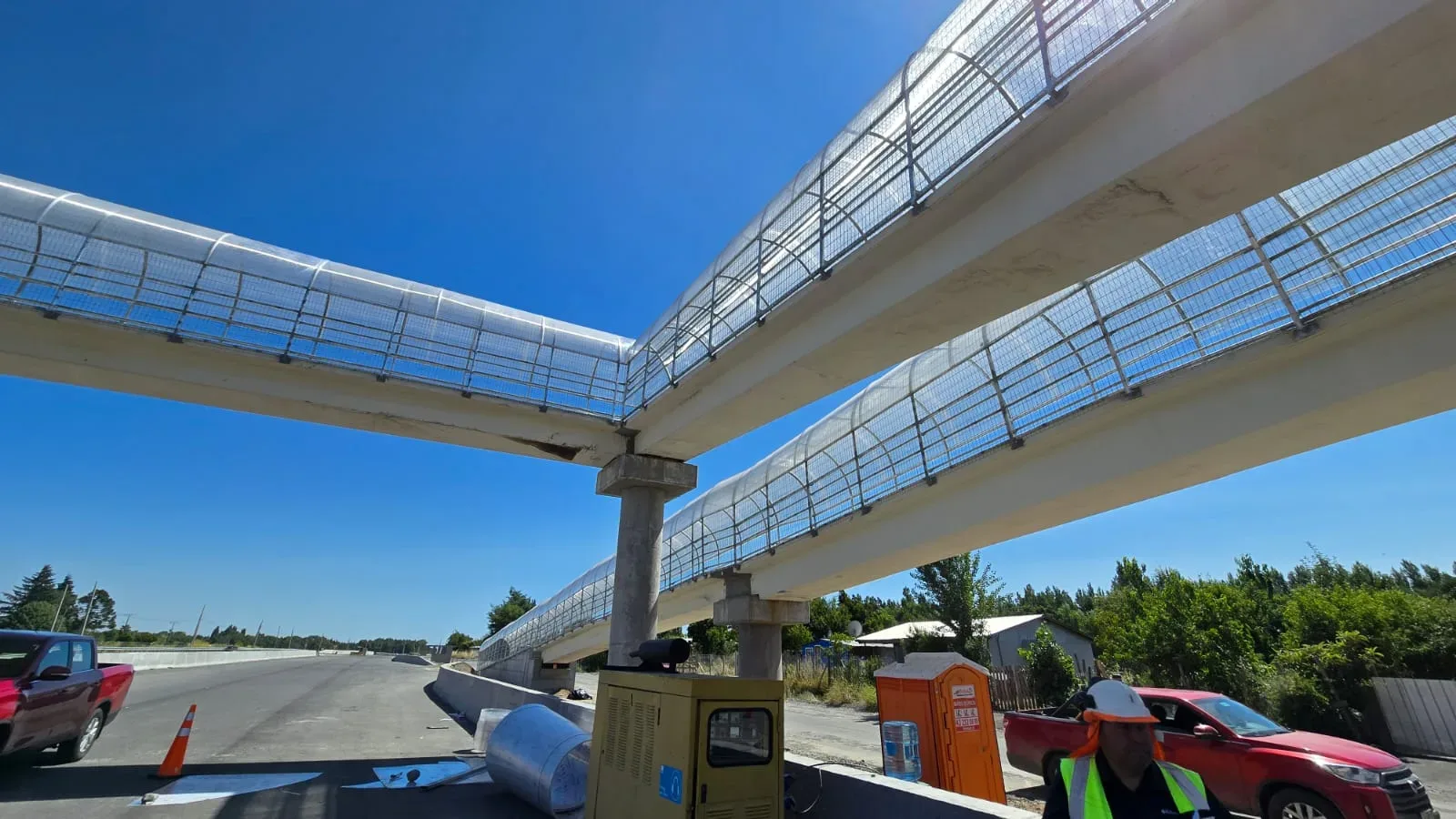

Pasarelas cubiertas
- Pasarela San Miguel
- Pasarela Control Carretera
- Pasarela Camino Secundario 1
- Pasarela Huequén
- Pasarela El Ciruelo
- Pasarela Pata de Gallina
- Pasarela Huaso Chileno
- Pasarela Mesamávida
